概述

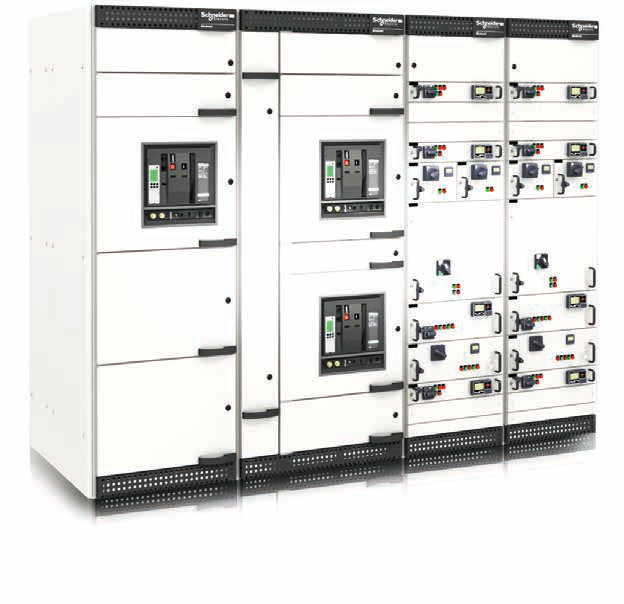

Blokset型低壓柜適用于交流50~60Hz、額定工作電壓690V及以下的供電系統，用于發電、輸電、配電、電能轉換和電能消耗設備的控制。
產品特點
u 外形美觀漂亮,可與周圍環境更好的配合；
u 安裝方式靈活,可靠墻,離墻,背靠背安裝；
u 全型式試驗(TTA)產品，其一次推薦方案均通過實驗驗證；
u 異形垂直母線能進行無孔搭接，安裝方便, 避免集膚效應；
u 滿足智能化要求，可與施耐德元氣件組成電能管理系統；
u 進出線多采用預制連接，增加可靠性；
u 功能單元提供固定，插拔，抽出方式；
u 通過了內部燃弧耐受試驗及抗震試驗。
主要技術參數
序號 |
名 稱 |
單位 |
數 據 |
1 |
額定絕緣電壓 |
V |
1000 |
2 |
額定工作電壓 |
V |
400，690 |
3 |
主母線最大工作電流 |
A |
6300 |
4 |
主母線短時（1s）耐受電流（有效值） |
kA |
100 |
5 |
主母線短時峰值電流（最大值） |
kA |
220 |
6 |
配電母線(垂直母線)最大工作電流 |
A |
3200 |
7 |
配電母線(垂直母線)短時峰值電流（最大值） |
kA |
85 |
8 |
防護等級 |
|
IP20~IP54 |
