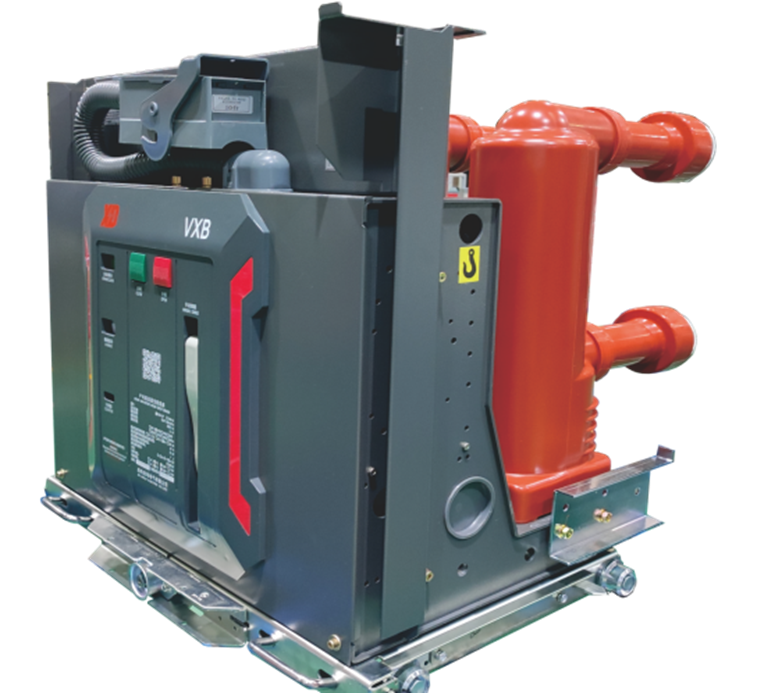

VXB-12P系列戶內交流高壓真空斷路器
概述
VXB-12P系列戶內交流高壓真空斷路器適用于額定電壓12kV、三相交流50/60Hz的電力系統，是我公司自主研發的新一代真空斷路器。其采用模塊化一體式彈簧操動機構，各項機械性能優越，尤其適用于頻繁操作或多次開斷短路電流的場合。廣泛用于工礦、企業、發電廠、變電站等電力系統，控制與保護電纜、架空線、變壓器、發電機、電容器組、電動機等。
VXB-12P系列戶內交流高壓真空斷路器的機械及電氣性能達到GB/T 1984-2014中規定的M2-E2-C2級水平。
產品特點
在規定的短路電流開斷次數期間，不需要維修；
在規定的容性電流開斷型式試驗中具備極低的重?fù)舸┞剩?/span>
機械壽命3萬次，在每個操作循環1萬次內可進行免維護，適合頻繁操作。
采用優化設計的新型滅弧室，進行滅弧室和一次導電回路電場優化設計，使斷路器整體絕緣水平大幅提高，滿足海拔2000m及以下使用場所。
單元式模塊化的操作機構，結構布局合理、便于維護保養。斷路器既可作為固定安裝單元，也可配專用的推進機構，組成手車單元使用；既能與KYN28A-12（Z）型開關柜配套使用，還可安裝于XGN2-12，GG-1A等固定式開關柜內，并具備可靠的機械聯鎖。
國內先進的自動化裝配、檢測生產線及專用工裝，保證產品性能和一致性。
斷路器零、部件加工精度高，裝配一致性優，手車互換性好。
主要技術參數
序號 |
參 數 名 稱 |
單位 |
數 值 |
1 |
額定電壓 |
kV |
12 |
2 |
額定頻率 |
Hz |
50/60 |
3 |
額定絕緣水平 |
1min工頻 耐壓 |
kV |
42 |
額定雷電沖擊耐壓 |
75 |
4 |
額定電流 |
A |
630 |
1250 |
1600 |
2000 |
2500 |
3150 |
4000 |
5000 |
5 |
額定短路開斷電流 |
kA |
20 |
|
|
|
|
|
|
|
25 |
25 |
25 |
|
|
|
|
|
額定熱穩定電流 （有效值） |
|
31.5 |
31.5 |
31.5 |
31.5 |
31.5 |
|
|
|
40 |
40 |
40 |
40 |
40 |
40 |
40 |
|
|
|
|
|
|
50 |
50 |
6 |
額定短路關合電流（峰值） |
kA |
50 |
|
|
|
|
|
|
|
63 |
63 |
63 |
|
|
|
|
|
額定動穩定電流 （峰值） |
|
80 |
80 |
80 |
80 |
80 |
|
|
|
100 |
100 |
100 |
100 |
100 |
100 |
100 |
|
|
|
|
|
|
125 |
125 |
7 |
額定短路電流開斷次數 |
次 |
50（≤31.5kA）/30（40/50kA） |
8 |
額定熱穩定時間 |
s |
4 |
9 |
額定操作順序 |
O-0.3s-CO-180s-CO |
10 |
機械壽命 |
次 |
30000 |
11 |
額定單個電容器組開斷電流 |
A |
630 |
12 |
額定背對背電容器組開斷電流 |
A |
400 |
