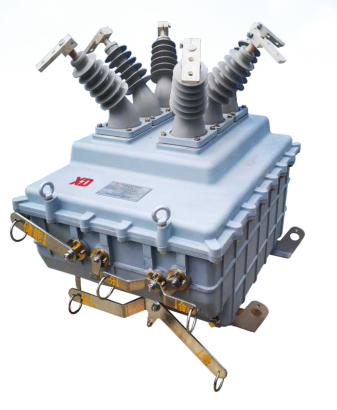

概述
該斷路器適用于額定電壓12kV、額定頻率50Hz的戶外三相交流配電系統中，開斷、關合電力系統的負載電流、過載電流及短路電流，是變電站、工礦企業及城鄉配電網保護和控制的主力產品，特別適用于頻繁操作的場所和城網自動化配電網絡，符合GB/T 1984、DL/T 403等標準要求。
產品特點
u 采用全新型真空滅弧室固封極柱，將隔離開關集成于固封極柱內部；
u 操動機構內置于密封箱體內，隔離開關和斷路器互鎖完備可靠；
u 環保型產品，真空滅弧、干燥空氣絕緣；
u 采用全密封箱體、共箱式結構及防爆、防潮、防凝露結構設計，可長期免維護性；
u 采用硅橡膠出線套管，接線端子之間絕緣距離充裕，外絕緣特性優良，套管內可集成電子式傳感器，元件及整機局放小，絕緣性能高；
u 箱體端部設計有防爆裝置，發生內部故障時，可防止高溫氣體或飛濺物泄露；
u 高等級、全密封航空插頭設計，具有高可靠的配電自動化接口；
u 結構設計合理，電動、手動操作靈活，可座式或吊式安裝；
u 通過配套智能遠方終端，可以實現遠方操作，滿足配電自動化需求；
u 產品在設計、制造及服役期滿后均滿足關于環境保護的要求。
主要技術參數
序號 |
項 目 |
單位 |
參數 |
1 |
額定電壓 |
kV |
12 |
2 |
額定頻率 |
Hz |
50 |
3 |
額定電流 |
A |
630 |
4 |
1min工頻耐壓 |
對地、相間 |
kV |
42 |
真空及隔離斷口 |
48 |
5 |
雷電沖擊耐受電壓 |
對地、相間 |
kV |
75 |
真空及隔離斷口 |
85 |
6 |
額定短時耐受電流4s |
kA |
20 |
7 |
額定峰值耐受電流 |
kA |
50 |
8 |
額定短路開斷電流 |
kA |
20 |
9 |
額定短路關合電流（峰值） |
kA |
50 |
10 |
額定操作循環 |
O-0.3s-CO-180s-CO |
11 |
異相接地故障條件下的短路開斷電流 |
kA |
17.4 |
12 |
出線端短路故障試驗方式5直流分量百分數 |
|
52% |
13 |
機械壽命 |
次 |
10000 |
14 |
額定短路開斷電流開斷次數 |
次 |
30 |
15 |
額定電纜充電開斷電流 |
A |
25 |
16 |
額定充氣壓力 |
MPa |
0.02 |
17 |
局部放電 |
pC |
≤20 |
18 |
內部電弧故障 |
/ |
20kA，0.5s |
