概述

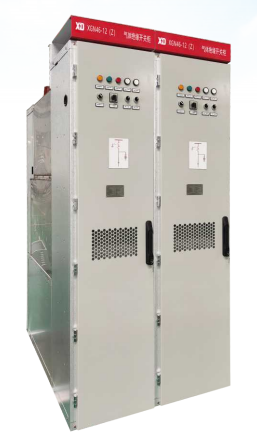

XGN46-12（Z）系列氣體絕緣開關柜適用于額定電壓12kV及以下工礦企業、發電廠及變電站，作為電能的接收、控制、分配和保護之用。特別適用于空間狹小、對可靠性要求高，以及地下、高原、沿海地區等自然環境條件相對惡劣的場所，可用于海拔5000m及以下地區。產品滿足GB/T3906、GB/T11022等標準要求。
產品特點
u 電流等級最高達到3150A/40kA；
u 采用真空開斷、SF6氣體絕緣；
u 雙氣室結構，激光焊接不銹鋼充氣箱體，經氦檢漏裝置檢測，密封性好；
u 上下氣室均設有補氣接口，有滿足現場耐壓和直接驗電需求的檢修接口，現場試驗方便；
u 采用固體絕緣母線進行柜間連接，現場安裝簡單，后期擴展方便；
u 配用固封極柱式真空斷路器，絕緣性能好；
u 電流互感器、電壓互感器外置，現場校驗和更換方便；
u 方案靈活，可擴展；方案布置合理，可方便更換一次元器件；
u 具有完善的五防聯鎖方案；
u 采用一體化設計的儀表箱；
u 安裝有氣體監測裝置，對氣箱內部氣體實時監測并能輸出報警和閉鎖信號；
u 可實現電纜出線、架空出線、PT方案、聯絡方案，電氣性能完全可以替代KYN28-12柜；
u 產品在設計、制造及服役期滿后可滿足關于環境保護的要求。
主要技術參數
序號 |
項 目 |
單位 |
參數 |
1 |
額定電壓 |
kV |
12 |
2 |
額定頻率 |
Hz |
50 |
3 |
額定電流 |
A |
630、1250、2500、3150 |
4 |
1min工頻耐壓 |
相對地、相間 |
kV |
42 |
真空及隔離斷口 |
48 |
5 |
雷電沖擊耐受電壓 |
相對地、相間 |
kV |
75 |
真空及隔離斷口 |
85 |
6 |
額定短時耐受電流 |
主回路 4s |
kA |
31.5、40 |
接地開關 2s |
接地連接回路 2s |
kA |
27.4、34.8 |
7 |
額定峰值耐受電流 |
主回路 |
kA |
80、100 |
接地開關 |
接地連接回路 |
kA |
69.6、86.7 |
8 |
斷路器額定短路開斷電流 |
kA |
31.5、40 |
9 |
斷路器額定短路關合電流（峰值） |
kA |
80、100 |
10 |
斷路器額定操作循環 |
O-0.3s-CO-180s-CO |
11 |
機械壽命 |
斷路器 |
次 |
20000/10000 |
隔離開關、接地開關 |
次 |
3000 |
12 |
SF6氣體額定壓力（20℃、表壓） |
MPa |
0.04 |
13 |
SF6氣體最低工作壓力（20℃、表壓） |
MPa |
0.02 |
14 |
SF6氣體水分含量（V/V） |
μL/L |
≤250 |
15 |
SF6氣體漏氣率 |
每年 |
≤0.05% |
16 |
外殼防護等級 |
|
IP4X（低壓柜體） |
IP67（充氣殼體） |
17 |
分、合閘裝置和輔助回路的額定電源電壓(Ua) |
V |
DC110、DC220、AC220 |
18 |
內部故障（AFLR） |
故障電流 |
kA |
31.5 |
持續時間 |
s |
1 |
19 |
外形尺寸（寬X高X 深） |
|
500（800）×1300（1600/1720）×2250 |
|
|
|
|
|
|
