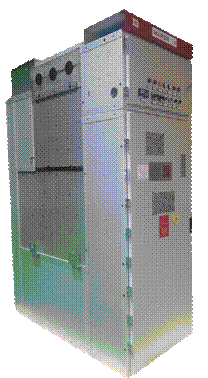

XGN46-40.5（Z）/T箱式氣體絕緣金屬封閉開關設備
概述
該開關柜為箱式氣體絕緣金屬封閉開關設備是三相交流50Hz，額定電壓40.5kV戶內高壓配電裝置，可供工礦企業、發電廠及變電站電能的接收、控制、分配和保護之用。特別適用空間狹小、對可靠性要求高，以及地下、高原、沿海地區等自然環境條件相對惡劣的場合。在電氣化鐵道和城際高速鐵路建設中，該產品是其變電站建設的主流產品。適用于海拔≤5000m的地區。
產品特點
u 激光焊接不銹鋼充氣箱體，經氦檢漏裝置檢測，密封性好；
u 電流等級達到3150A/40kA；
u 柜間采用插接式固體絕緣母線聯結器，并柜及擴展方便；
u 一次回路免維修；
u 完善的五防聯鎖方案；
u 產品外形尺寸（寬×深×高）(mm）：600（800/900）×1650×2450。
主要技術參數
序號 |
項 目 |
單 位 |
參 數 |
1 |
額定電壓 |
kV |
40.5 |
2 |
額定頻率 |
Hz |
50 |
3 |
額定電流（額定連續電流） |
A |
1250 |
2500 |
3150 |
4 |
1min工頻耐壓 |
對地、相間 |
kV |
95 |
真空及隔離斷口 |
118 |
5 |
雷電沖擊耐受電壓 |
對地、相間 |
kV |
185 |
真空及隔離斷口 |
215 |
6 |
額定短時耐受電流 |
主回路 4s |
kA |
25/31.5 |
25/31.5 |
31.5/40 |
接地開關 4s |
接地連接回路 2s |
kA |
21.8/27.4 |
21.8/27.4 |
27.4/34.8 |
7 |
額定峰值耐受電流 |
主回路 |
kA |
63/80 |
63/80 |
80/100 |
接地開關 |
接地連接回路 |
kA |
54.4/69.6 |
54.4/69.6 |
69.6/87 |
8 |
回路電阻（母線絕緣子的接線端至出線絕緣子出線端面） |
μΩ |
≤200 |
≤150 |
≤100 |
9 |
斷路器額定短路開斷電流 |
kA |
31.5 |
25 |
40 |
10 |
斷路器額定短路關合電流（峰值） |
kA |
63/80 |
63/80 |
80/100 |
11 |
斷路器額定操作循環 |
O-0.3s-CO-180s-CO |
12 |
機械壽命 |
斷路器 |
次 |
10000（20000） |
隔離開關、接地開關 |
次 |
3000 |
13 |
SF6氣體額定壓力（20℃、表壓） |
MPa |
0.04 |
14 |
SF6氣體最低工作壓力（20℃、表壓） |
MPa |
0.02 |
15 |
SF6氣體水分含量（V/V） |
μL/L |
≤250(交接驗收值) |
≤500(長期運行允許值) |
16 |
SF6氣體漏氣率 |
每年 |
≤0.05% |
17 |
外殼防護等級 |
IP4X（柜體外殼） |
IP68（充氣殼體） |
18 |
分、合閘裝置和輔助回路的額定電源電壓(Ua) |
V |
DC110、DC220、AC220 |
19 |
內部電弧試驗（AFLR） |
故障電流 |
kA |
31.5 |
20 |
持續時間 |
s |
0.5 |
|
|
|
|
|
|
|
|
|
|
